一、設計與選型依據：

設計與選型依據是換熱器使用的工況條件及技術條件。因系非標設備，用戶須提供確切數據和要求，我公司免費設計、選型，呈報方案供選用。

l工作液性質：工藝類型、基本成分；
l工作槽尺寸：長×寬×高及液面高度；
l工藝溫度：工藝溫度范圍及從室溫（10℃）升至工作溫度時間;
l工作電流/電壓：最大工作電流強度（A）、電壓（V）;
l待熱（待冷）介質狀態：液態或氣態、容量（m3）、流量(m3/h)、壓力(MPa)及其要求;
l熱源類型：供汽壓力(MPa)/熱水或導熱油溫度（℃）、流量(m3/h)；
l冷媒類型：井水、自來水、冷凍水進出口溫度及流量(m3/h)。
l換熱方式：槽內浸入或槽外循環循環泵的流量(m3/h)及揚程。
l安裝方式：槽邊安裝或槽壁安裝（管束式）。
l安裝位置：槽邊或機房或流程線上（管殼式）；
l使用地域：南方或北方或省份。
二、熱量、冷量（Q）的計算：
溶液升溫所需熱量或預冷所需冷量（Q）:
Q=V×C×r×β×(t2-t1)/T(Kcar/h)
V：溶液體積（L）     C：溶液比熱(Kcar/kg)     r：密度（kg/L）
t：:溶液初始溫度（℃）    t2：溶液終止溫度（℃）
β：熱損耗系數（視溶液溫度與環境溫度差、槽體保溫情況等因素確定取1.10-1.30）
T：工藝要求升溫或預冷時間h（小時）
溶液電解過程產生的熱量或所需冷量（Q電解）；
Q電解=0.86×U×I
U:工作電壓（V）     I：工作電流（A）
三、換熱面積（S）的計算：
S=Q/K×△t(m2)
K:傳熱系數(Kcar/ m2 h.℃)
加熱時：△t=蒸汽溫度-（溶液初始溫度+溶液工作溫度）/2
冷卻時：△t=（溶液初始溫度+溶液終止溫度）/2-（冷卻液進入溫度+出口溫度）/2
計算冷卻管面積時：如果Q電解＞Q預冷，應按Q電解計算
四、換熱管束（芯體）的基本技術參數：
l內外管徑：φ3/φ2.3、φ4/φ3.2、 φ5/φ4、φ6/φ4.8、 φ12/ φ10、φ14/ φ12
l適用溫度：F4：-150℃~260℃
          F46：-150℃~200℃
PE：-70℃~60℃
焊接強度：＞5kg/根
熱傳熱系數：220~360(Kcar/ m2 h.℃)
冷卻傳熱系數：120~180(Kcar/ m2 h.℃)
耐壓試驗：額定壓力0.8MPa，單管逐根試壓，無破損、無泄漏。
氣密試驗：額定壓力0.6MPa，換熱器組件逐組（臺）試驗，穩壓4小時無泄漏。
五、結構型式：

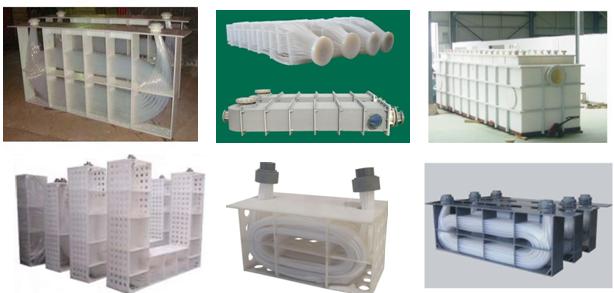

a)、產品選用美國杜邦公司PFA、FEP、PTFE細管材料制作，穿過多塊定位板，兩端與同材料接頭牢固焊接，盤繞成U型，W型，L型，直束型，圓形。用耐高溫耐腐蝕的PP純板或PVDF作保護框架內能有效保護換熱器管束免受機械損傷，使之定型定位構成換熱器整體安裝與槽的長度。寬度或底部。
b）、換熱器兩端的接口為不銹鋼（304，,316）法蘭式或PP、PVC接頭，接口口徑可根據貴方蒸汽、熱水或冷水管道的口徑尺寸相配。
六、主要技術參數及質量檢驗：
a）、產品選用φ9、φ6、φ4等管束與法蘭按蜂窩孔排列，整體焊接而成，兩端用不銹鋼法蘭與加熱（冷卻）系統管路相連，用耐腐蝕PP純板制作保護框架，是管束定形、定位。方便使用和安裝簡便，潔凈美觀。利用蒸汽（導熱油或熱水）加熱；用冷卻水（地下水、自來水、井水、冷凍水）降溫。
b）、采用毛細管加熱，表壁薄、口徑小、抗壓高、耐溫、柔軟性好。
c）、產品溫度范圍：-150℃~260℃；工作壓力：蒸汽≤0.5MPa；制冷劑≤1.5MPa.
d）、產品制冷的質量檢驗密閉性：在閉路系統，飽和蒸汽0.3MPa穩壓1小時；冷壓單管1.4MPa穩定8小時；焊接強度：＞50N/根。
七、材料的特性：
1、由于氟塑料本身具有不粘性及自清潔性，幾乎所有介質都不能粘附在其表面，使用是不會有污垢產生；因此氟塑料材質制造的換熱器具有一定的自清灰功能，同時氟塑料管束重量輕，在使用的時候有輕微的震動。
2氟塑料換熱管本身表面光滑，摩擦系數小，況且氟塑料換熱管相對于金屬管富有彈性。氟塑料換熱器的管束可以使需要加熱的流體充分與蒸汽接觸，表面接觸大，從而提高換熱效率；由于氟塑料本身比較輕，相同工況參數下氟塑料換熱器較傳統的金屬換熱器重量輕得多，從而有利于運輸和安裝。
3、有良好的熱穩定性、柔軟性、防裂性及透明性，時一種可連續加工，能夠適應極高的處理環境。
4、產品呈柔軟狀，可彎曲成任意形狀，但曲率半徑≥150mm，并具有極高的抗燃性‘優異的電絕緣性高密度的非極性材料，具有優良的介電性能，典借過程中不產生漏電和雙性電極。
5、優異的抗老化性能：分子無光敏基因、臭氧紫外線等不能與之作用，浸入強腐蝕介質，及長期暴露在惡劣的大氣中；由于氟塑料換熱器耐腐蝕、耐磨損，不易積灰等諸多有點，具有高度的化學穩定性，分子結構式是完全對稱而無支鏈的線性高分子，分子不具有極性，化學性相當穩定，在強酸、強堿、氧化劑、王水等溶液中長期接觸安然無恙，能耐濃度0-100%沸騰的氫氟酸因此該設備的使用壽命長達8~10年。
