產品原理概述

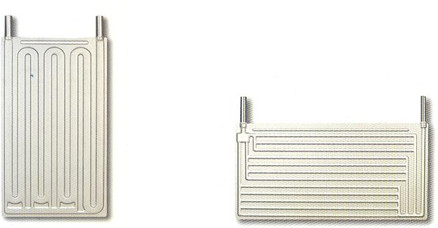

沉浸式板式換熱器是一種新型波紋板熱交換器，一般由兩塊特殊傳熱構造壁板組合成傳熱單元。
　　主要適用于：化學表面處理、涂裝工程以及相關工程領域工藝過程中液——液、汽——液熱交換。
　　交換介質范圍：空氣、一般水質、高溫流體、汽體、有機載熱流體、化學介質、腐蝕性化工溶液。
　　沉浸式板式換熱器的整體熱力結構，是根據矩形板殼瓦楞擴展傳熱原理，采用流體非均態紊動效應設計。
　　傳熱板表面幾何曲面設計，有效地提高了流體運動中的傳熱因素——流體紊動率。減少流體邊界層熱阻，促使熱流體向全面傳遞，從而強化傳熱效率。
　　沉浸式板式換熱器具有合理的空間結構，良好的傳熱效率和排凝效果，換熱模塊化單元結構、串并聯組合簡捷方便、運行性能可靠，是目前熱傳遞領域中一種新型傳熱單元模塊。
沉浸式板式換熱器排凝機理：在汽——液交換過程中，沉浸式板式換熱器流道內蒸汽放熱后所產生的凝結水，是依靠蒸汽熱動力、壓差作用力、虹吸作用而隨機排出。傳熱板在放熱過程中，傳熱板的部分流道為低壓區段，當蒸汽運動剪切力大于凝液滴體積力時液滴會隨蒸汽運動，流向低壓區段出口端而排出，同時出口端管路的虹吸作用力，致使傳熱板流道內的凝結液發生動量位移而隨機排出。
　　根據上述汽液交換時蒸汽運動、冷凝機理，在蒸汽加熱系統管路配置合理、功能設置正確的工況條件下，沉浸式板式換熱器在槽內任意設置，流道內的冷凝水均會順暢排出。
